电磁炉烧功率管的原因(打开电磁炉一直滴滴响)

电磁炉通电后滴滴响,不加热是什么原因?●电磁炉通电后不加热,没有故障代码,则说明内部的总保险丝(8~10A)是好的。可以将电磁炉打开,用万用表检测它的+18V直流电压(这个电压是供IGBT场效应管的两个驱动三极管的),检测+5V直流电压,它是给集成块LM339电路工作电压的。检测经过桥式整流堆后的一个交流耐压值为275V5uf滤波电容,电磁炉谐振电容器(DC/1000V/0.3uf)是否容量正常。见下图所示。

电磁炉烧功率管的原因(打开电磁炉一直滴滴响)插图

●一般这种故障不怀疑捡锅(电磁盘中的热敏电阻10k)。出现这种故障,大多数为上图中的两个电容器损坏的机率高。5uf滤波器电容损坏后,整流后的直流电压偏低,达不到340V。检测同步电路中的两只大功率电阻器的电阻值应该在680kΩ。

电磁炉烧功率管的原因(打开电磁炉一直滴滴响)插图(1)

●谐振电容器0.3uf损坏的比较多。购买电磁炉中专用电容更换掉,看它是否可以正常工作。如果还有问题,则需要检测LM339集成块及外围元器件等。下面有一个电路图,可以参考一下。

电磁炉烧功率管的原因(打开电磁炉一直滴滴响)插图(2)

●LM339是一个四路差动比较器,其在电压比较器芯片内部,有四个独立的比较器。它是一种常用的集成块,主要应用于高压数字逻辑门电路。在早期生产的电磁炉中,采用LM339集成块组成①同步电路,9+、8-、14脚输出;②功率比较器,7+、6-、1脚输出;③锯齿波电路,5+、4-、2脚输出;④功率整定电,11+、10-、13脚输出的完整电路(其中3脚为18V正极电源输入,12脚为接地GND)。

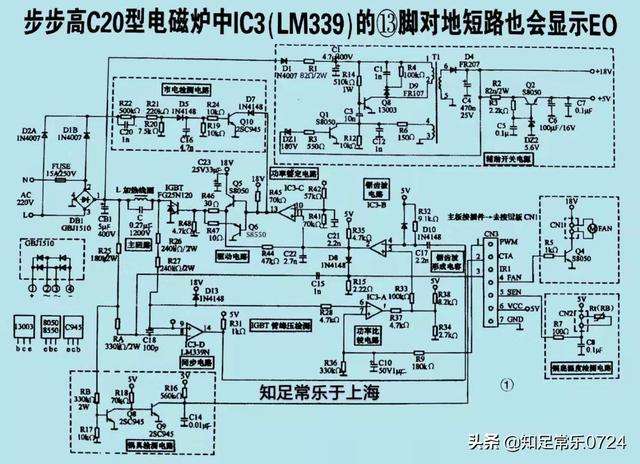

上图是步步高C20电磁炉中的电路图。
① IC3: LM339集成块的脚位功能与待机电压值;
② IC1: SNT4HC146N数字显示集成块的参考电压值;
③ IC2: CPU集成块的电压数据。
对于电子爱好初学者来说,只要认真看懂了电路图和表中的集成块脚位于作用,就能够很好的来检修类似电路的电磁炉了。
故障现象; 使用者不懂得电磁炉上面不能够使用铝合金来烧水,误将铝合金水壶放在电磁炉上,开机后“啪”的一声,家中的漏电开关跳闸。首先,开机检测门控管(IGBT)FG25N120击穿,(FUSE)15A/250V熔断。此时用一个200W白炽灯泡代替保险管,试着开机,风扇转动,面板显示ED,大约15秒自动关机。按照常规经验判断,出现ED多数属于无锅检测电路故障。此时重点检查Q8、Q9(2SC945)两只三极管组成的锅具检测电路。反复检测电磁炉锅具检测电路未见异常;随即又检查由(LM339的8、9、14)脚组成同步电路、市电检测电路、门控管处的(Q5、Q6 S8050、S8550)驱动电路均为出现异常;待机状态下测量IC3(LM339)的各个脚的电压与根据故障代码E0判断,到底是锅具检测的故障还是同步电路故障?此时可以认为14脚电压异常这也很正常,以为8、9脚取样的加热线圈电路根本就没有正常工作,(难怪14脚电压异常),根据电磁炉原理图可知道13、14、1、2脚有相互配合相互制约的关系,E0应该就是无锅具或锅检异常,电磁炉没有工作,加热线盘也就没有工作电压,锅检当然会出现检测异常E0代码,此时重新门控管FG25N120电路,取下Q5、Q6检测完好,再次安装到电路板中,此时为了看焊接是否正确,在测量Q6(S8550/PNP型三极管)b、c时发现这两极之间的电阻值为零欧姆,焊接周围没有焊锡短路,那么唯一能够解释地就是,功率整定电路中的LM339的13对地短路了,造成锯齿波形成电路2脚输出的信号,经过集成块的11脚,到13脚就没有了。此时将LM339更换(这种运放集成块价格低廉,只要出现门控管损坏或者烧过保险管的电磁炉主板,系全部将LM339更换掉)。
以上为个人实际检修电磁炉中的经验之谈,仅供参考。检修家用电器主要采用测量电压和电阻挡测量电阻值的有无,门控管、二极管、三极管、电容器的好坏来进行的。
